龍門刨床廣泛應用在機械、電子、汽車、船舶制造等行業中，其主要作用是刨削大型工件，也可在工作臺上裝夾多個零件同時加工，是工業的母機。變頻器廠家德瑞斯為您介紹DIRISE變頻器應用在龍門刨床上的案例。

龍門刨床具有門式框架和臥式長床身的刨床，即可用于刨削大型工件，也可在工作臺上裝夾多個零件同時加工，是工業的母機。龍門刨床的工作臺帶著工件通過門式框架作直線往復運動，空行程速度大于工作行程速度。橫梁上一般裝有兩個垂直刀架，刀架滑座可在垂直面內回轉一個角度，并可沿橫梁作橫向進給運動；刨刀可在刀架上作垂直或斜向進給運動；橫梁可在兩立柱上作上下調整。一般在兩個立柱上還安裝可沿立柱上下移動的側刀架,以擴大加工范圍工作臺回程時能機動抬刀，以免劃傷工件表面。機床工作臺的驅動可用發電機－電動機組或用可控硅直流調速方式,調速范圍較大,在低速時也能獲得較大的驅動力。有的龍門刨床還附有銑頭和磨頭，變型為龍門刨銑床和龍門刨銑磨床，工作臺既可作快速的主運動，也可作慢速的進給運動，主要用于重型工件在一次安裝中進行刨削、銑削和磨削平面等加工。

     龍門刨的刨削過程是工件(放在刨臺上)與刨刀之間做相對運動的過程。也就是刨臺頻繁的往復運動。刨臺的運動分為人工點動運行和自動往復循環運行。

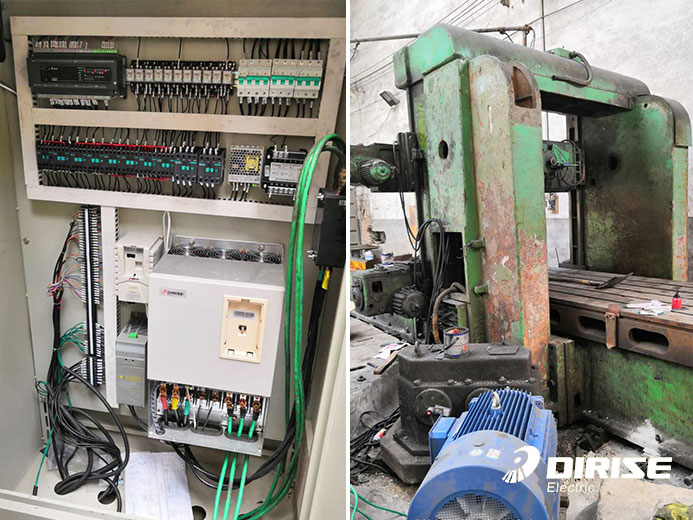

針對龍門刨床主傳動系統的結構及控制特點，變頻器廠家德瑞斯采用PLC和變頻技術來對該龍門刨床控制系統進行改造。其中，工作臺的主運動及進刀機構分別采用變頻器進行控制，制動系統采用能量回饋裝置，全部工藝過程及相關信號由PLC進行控制。

與原系統相比較，改造后的變頻調速系統主傳動裝置容量節省了300KW，傳動效率提高了一倍，調速范圍增大到1:35，靜差度3%，同時也簡化了拖動系統，減少了維護工作量，經濟性和可靠性都有了很大的提高。

德瑞斯變頻器ES100系列在龍門刨床上的應用在多個現場得到了驗證跟認可，若您需要變頻器對龍門刨床進行應用改造，歡迎聯系深圳德瑞斯。
