ES160插件式通用型矢量變頻器

插件式通用型變頻器

ES160為全新升級系列插件式變頻器，采用高性能的矢量控制技術，低速高轉矩輸出，具有良好的動態特性、超強的過載能力，具備用戶可編程功能及，支持多種擴展卡類型，組合功能豐富強大，性能穩定。書本型設計，更節約電氣柜的安裝空間，同樣的空間可以安裝更多的電氣器件。

在線咨詢

服務熱線：13392386455

產品詳情

型號說明

Model specification

變頻器型號	電壓等級	適配電機Kw	額定輸出電流A
DRS ES160-3T-0R7G/1R5P	三相380V	待公布
DRS ES160-3T-1R5G/2R2P
DRS ES160-3T-2R2G/4R0P
DRS ES160-3T-4R0G/5R5P
DRS ES160-3T-5R5G/7R5P
DRS ES160-3T-7R5G/011P
DRS ES160-3T-011G/015P
DRS ES160-3T-015G/018P
DRS ES160-3T-018G/022P		18/22	37A/45A
DRS ES160-3T-022G/030P		22/30	45A/60A
DRS ES160-3T-030G/037P		30/37	60A/75A
DRS ES160-3T-037G/045P		37/45	75A/91A
DRS ES160-3T-045G/055P		45/55	91A/112A
DRS ES160-3T-055G/075P		55/75	112A/150A
DRS ES160-3T-075G/090P		75/90	150A/176A
DRS ES160-3T-090G/110P		90/110	176A/210A
DRS ES160-3T-110G/132P		110/132	210A/253A
DRS ES160-3T-132G/160P		132/160	253A/304A
DRS ES160-3T-160G/185P		160/185	304A/340A
DRS ES160-3T-185G/200P		185/200	340A/377A
DRS ES160-3T-200G/220P		200/220	377A/426A
DRS ES160-3T-220G/250P		220/250	377A/426A
DRS ES160-3T-250G/280P		250/280	465A/520A
DRS ES160-3T-280G/315P		280/315	520A/585A
DRS ES160-3T-315G/355P		315/355	585A/650A
DRS ES160-3T-355G/400P		355/400	650A/725A
DRS ES160-3T-400G/450P		400/450	725A/820A

說明書下載

Manual Download

PDF下載

|

ES160說明書-中文V1.0

版本號：V1.1

2022-10-20

點擊下載

技術規范

technical specifications

功率輸入	額定輸入電壓	單相:220V ± 20%，三相:220V +20%，三相:380V + 20%
功率輸入	額定輸入頻率	50 ~60Hz( 士5%)
功率輸出	額定輸出電壓	不大于輸入電壓
	額定輸出電流	變頻器額定輸出電流
	過載能力	G 型機 :150% 額定電流 1 分鐘，180% 額定電流 10 秒 P 型機 :120% 額定電流 1 分鐘，150% 額定電流 10 秒
	過載能力
控制功能	控制方式	開環矢量控制 (SVC)；閉環矢量控制（FVC)；V/F 控制
	最高頻率	500Hz
	頻率分辨率	數字給定 : 0.1Hz 模擬給定 : 最高頻率 x 0.1%
	調速范圍	1:200（SVC）；1:1000（FVC)
	穩速精度	FVC:±2%；SVC:5Hz 以上 ±5%
	轉矩提升	固定轉矩提升、任意轉矩提升
	加減速曲線	直線、S 曲線
	加減速時間	0.01S~600.00S
	自動電壓調整	當電網電壓變化時，能自動保持輸出電壓恒定
	過流、電壓失速	對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘
	直流制動	直流制動頻率 :0.10Hz~60.00Hz 制動時間：0.00S~30.00S 制動動作電流值：0.00%~150.00%
	直流制動
外圍接口	外部電源	10V/10mA 24V/150mA
	數字量輸入	6 個 DI 端子，其中一個支持最高 100KHz 高速脈沖輸入
	數字量輸出	1 個高速脈沖輸出端子，支持 0~100KHz 脈沖輸出 1 個 DO 端子 2 個繼電器輸出端子
	模擬量輸入	AL1:0~10V 電壓輸入 AL2:0~10V/0~20mA 輸入
	模擬量輸出	AO1：0~10V/0~20mA 輸出 AO2: 0~10V/0~20mA 輸出
	485 通訊	支持標準 Modbus 通訊協議



操作鍵盤	LED 顯示	雙行數碼管顯示
操作鍵盤	按鍵	8 個操作按鍵
保護	故障保護功能	輸入缺相、輸出缺相、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等
環境	安裝環境	室內，不受陽光直射，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽分等，海拔高度低于 1000 米，濕度低于 90%，振動小于 5.9m/s2（0.6g）
環境	環境溫度	-10℃ ~+40 度℃

產品特點

Product features

resource/images/561884f0ece74ac09b3fd125efed7322_25.png

01

運用電機專用控制芯片，采先進的優化磁通矢量控制算法，運轉特性更良好，低速轉矩大，轉矩脈動小
02
支持多種編碼器類型，組合功能豐富強大，性能穩定
03
穩速精度高，調速范圍廣，具有良好的動態特性、超強的過載能力
04
標配的RS485通訊接口，支持Modbus RTU通訊，可實現與產品的快速總線聯接
05
過壓、過流、掉載、超速等多重保護功能，嚴格的產品設計規范保障產品可靠性
06
大余量降額設計，長壽命設計，獨立風道設計，抵抗各種嚴酷污染環境。

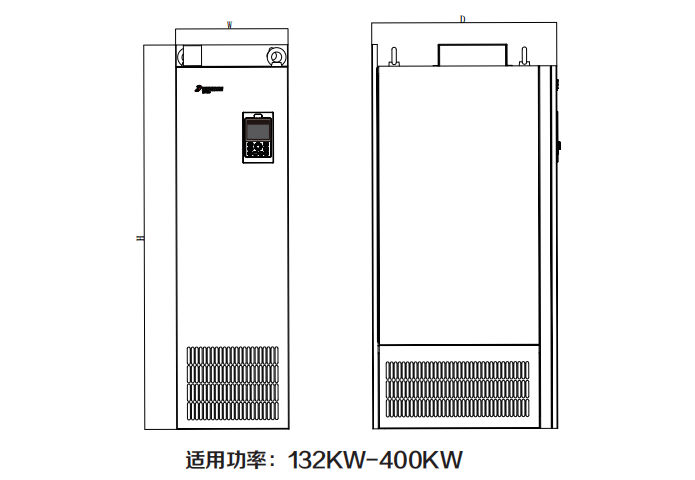

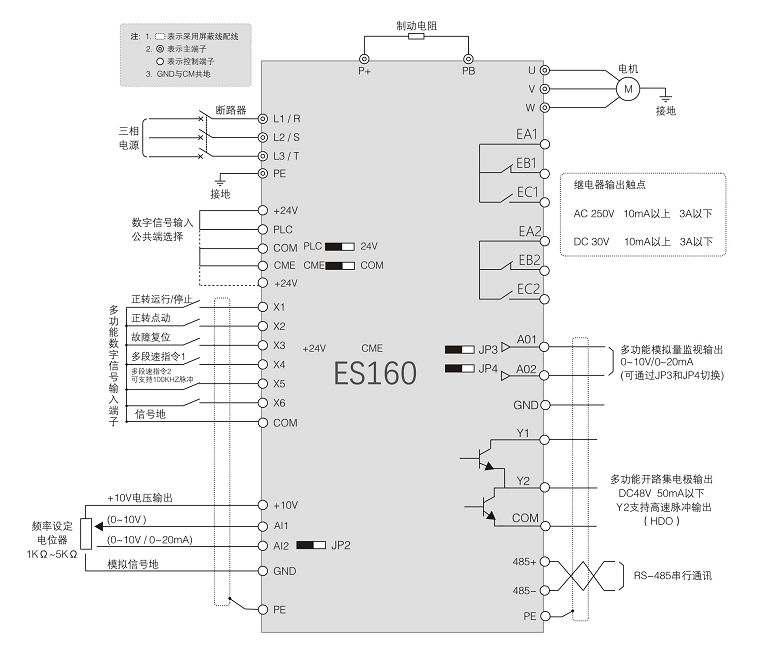

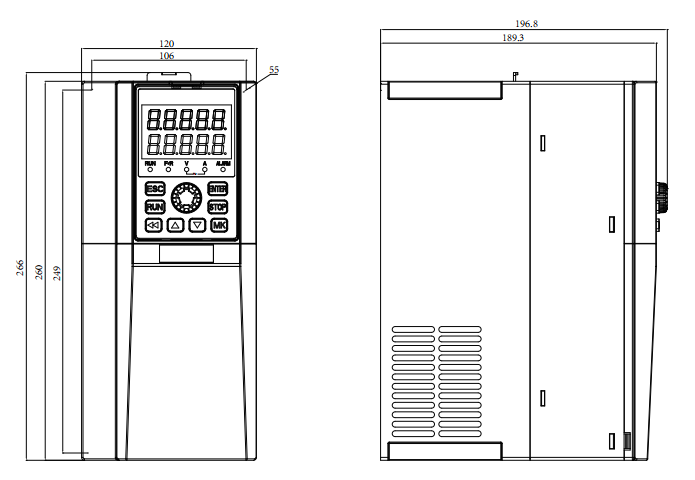

接線示意圖/尺寸規格

Wiring diagram/Specification and size

resource/images/295551d6937f4293b224ee8bdaf19c87_15.png

resource/images/295551d6937f4293b224ee8bdaf19c87_19.png

resource/images/295551d6937f4293b224ee8bdaf19c87_21.png

點擊圖片放大查看

規格參數

Specification parameters

變頻器型號	電壓等級	W	W1	H	H1	H2	D	安裝孔徑(mm)
DRS ES160-3T-0R7G/1R5P	三相380V	待公布
DRS ES160-3T-1R5G/2R2P
DRS ES160-3T-2R2G/4R0P
DRS ES160-3T-4R0G/5R5P
DRS ES160-3T-5R5G/7R5P		待公布
DRS ES160-3T-7R5G/011P
DRS ES160-3T-011G/015P
DRS ES160-3T-015G/018P		待公布
DRS ES160-3T-018G/022P DRS ES160-3T-022G/030P		205	140	344	328	320	205	6.5
DRS ES160-3T-030G/037P DRS ES160-3T-037G/045P		230	200	445	434	425	215	6.5
DRS ES160-3T-045G/055P DRS ES160-3T-055G/075P		300	190	505	483	465	270	9.0
DRS ES160-3T-075G/090P DRS ES160-3T-090G/110P		340	220	600	585	570	305	9.0
DRS ES160-3T-110G/132P		380	220	680	665	645	305	9.0
DRS ES160-3T-132G/160P DRS ES160-3T-160G/185P		310	180	960	870.5	-	437	12.0
DRS ES160-3T-185G/200P DRS ES160-3T-200G/220P		310	200	1086.2	970.5	1070	520	14.0
DRS ES160-3T-220G/250P DRS ES160-3T-250G/280P DRS ES160-3T-280G/315P		340	210	1223	1109.5	1210	550	14.0
DRS ES160-3T-315G/355P DRS ES160-3T-355G/400P DRS ES160-3T-400G/450P		340	220	1382	1267.5	1370	567.5	16.0
